ABNT NBR 14565: O Guia Definitivo para Cabeamento Estruturado no Brasil

Introdução

No cenário tecnológico atual, a infraestrutura de rede é a espinha dorsal de qualquer organização, suportando desde operações cotidianas até inovações disruptivas. Para garantir que essa infraestrutura seja robusta, confiável e preparada para o futuro, o cabeamento estruturado desempenha um papel crucial. No Brasil, a norma que rege a excelência nesse campo é a ABNT NBR 14565.

Este guia definitivo foi elaborado para Gerentes de TI, Diretores de Operações, Engenheiros e tomadores de decisão que buscam não apenas entender a fundo essa normativa, mas também como ela se traduz em benefícios tangíveis para seus negócios. A Eight TI pode ser sua parceira estratégica na implementação de soluções de cabeamento estruturado de ponta em São Paulo e região — incluindo Guarulhos, Campinas, Barueri, Jundiaí, São Bernardo do Campo, São José dos Campos, Sorocaba, Ribeirão Preto e demais cidades do interior.

Ao final deste artigo, você terá clareza sobre a importância da conformidade com a norma e estará pronto para solicitar uma cotação que garanta a performance e a segurança da sua rede.

O Problema: Infraestrutura Sem Norma Custa Caro

A ausência de um cabeamento estruturado adequado ou a não conformidade com as normas técnicas pode acarretar uma série de problemas críticos para as empresas. Lentidão na rede, quedas constantes de conexão, falhas na transmissão de dados e dificuldades na expansão da infraestrutura são apenas alguns dos sintomas de um sistema mal planejado ou executado.

Esses problemas não são meros inconvenientes; eles se traduzem diretamente em perdas de produtividade, custos operacionais elevados, insatisfação de clientes e, em casos extremos, podem comprometer a segurança e a continuidade dos negócios. Imagine uma empresa de e-commerce com sua rede instável durante a Black Friday, ou um hospital com falhas na comunicação de dados críticos. Os impactos financeiros e reputacionais são imensuráveis.

A não conformidade com a ABNT NBR 14565 pode ainda invalidar garantias de equipamentos e dificultar a obtenção de seguros, expondo a empresa a riscos ainda maiores. A falta de padronização dificulta a manutenção, a identificação de falhas e a integração de novas tecnologias, tornando o ambiente de TI um gargalo em vez de um facilitador de negócios.

Fundamentos Técnicos e Normativos da ABNT NBR 14565

A ABNT NBR 14565, intitulada "Cabeamento estruturado para edifícios comerciais e data centers", é a norma brasileira que estabelece os requisitos mínimos para o projeto, instalação, verificação e manutenção de sistemas de cabeamento estruturado. Ela é baseada nas normas internacionais ISO/IEC 11801 e TIA/EIA-568, adaptando-as à realidade do mercado brasileiro. Para consultar a norma oficial, acesse a ABNT NBR 14565 (informações gerais).

É importante ressaltar que a ABNT NBR 14565 não é uma recomendação, mas uma norma técnica que deve ser seguida para garantir a segurança, a eficiência e a longevidade da infraestrutura de rede.

Detalhes Técnicos Avançados e Melhores Práticas

Os tópicos a seguir são baseados em guias técnicos oficiais (DETIC-Unicamp), fabricantes homologados como Furukawa Electric LatAm e CommScope Brasil, além de editais públicos que reproduzem fielmente os requisitos da norma. São as práticas utilizadas em projetos certificados Fluke Networks.

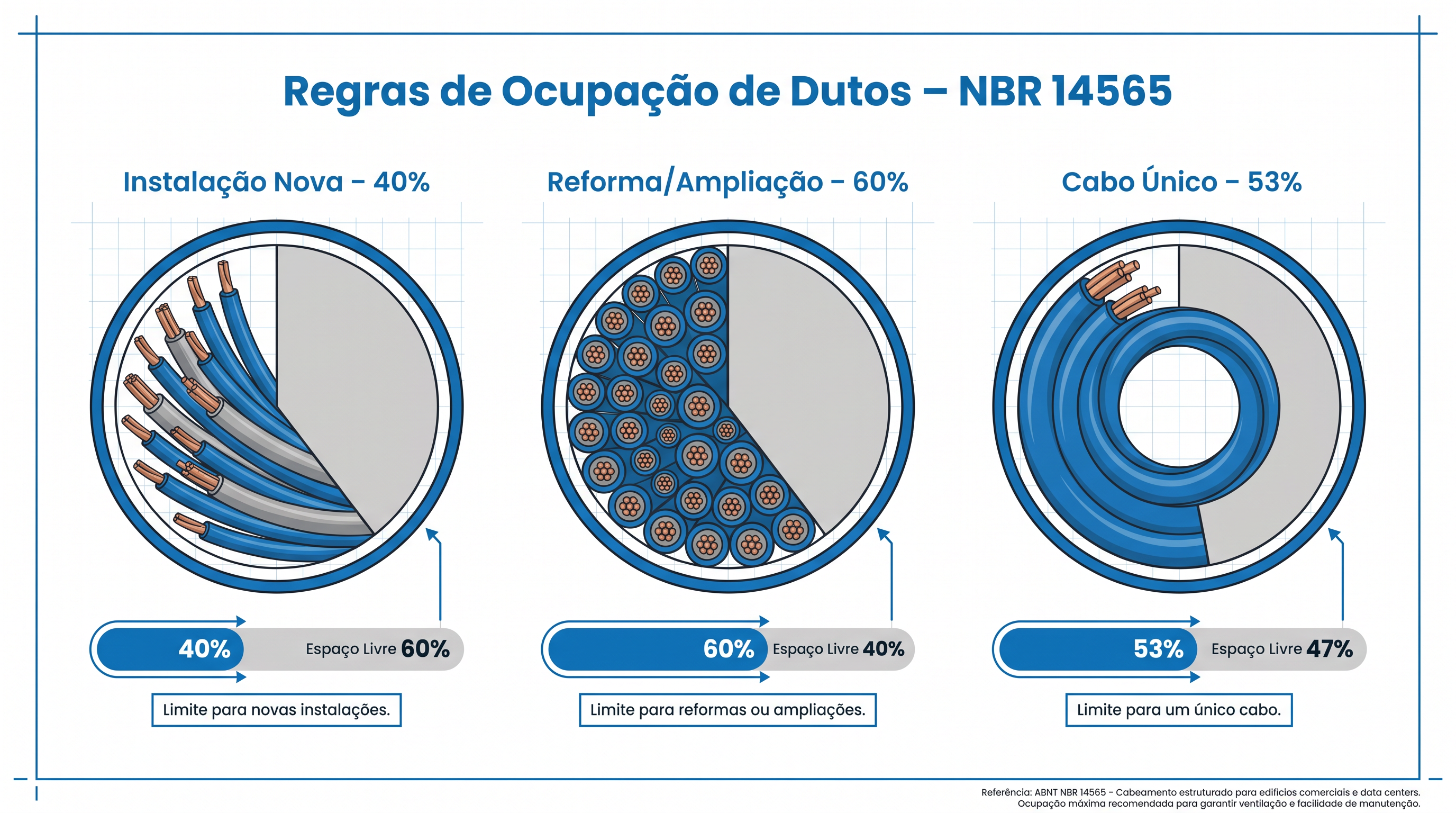

1. Normativa Técnica e Ocupação de Dutos (Eletrodutos e Bandejas)

A ABNT NBR 14565 (edifícios comerciais) e a NBR 16521 (industrial) definem os requisitos de caminhos e espaços para evitar aquecimento, facilitar manutenção e permitir expansões futuras.

Outra referência comum: ocupação máxima de 53% da seção para um único cabo; com dois cabos: 31%; com mais cabos: 40%. Isso evita superaquecimento por efeito Joule e facilita a retirada/inserção de cabos.

Raio mínimo de curvatura: A norma exige respeitar o raio mínimo do fabricante do cabo — geralmente 4× o diâmetro externo para cabos UTP Cat6/Cat6A. Curvas muito fechadas degradam o desempenho (NEXT, ACR-F) e podem danificar a capa isolante.

2. Distância da Rede Elétrica — Separação para Evitar EMI

A NBR 14565 e a NBR 5410 (instalações elétricas de baixa tensão) tratam da separação obrigatória entre cabos de telecomunicações e cabos de força:

• Distância mínima paralela: Cabos de dados devem ficar a pelo menos 30 cm de cabos elétricos paralelos para reduzir interferência eletromagnética (EMI).
• Cruzamento: Deve ser feito em ângulo de 90° sempre que possível.
• Ambientes de alta potência (shoppings, indústrias com motores): recomenda-se uso de cabos blindados (FTP ou STP) com aterramento correto do shield.

3. Perdas em PoE e Temperatura dos Cabos

Não existe uma norma ABNT exclusiva para PoE, mas a NBR 14565, a NBR 16521 e as especificações de cabos (baseadas em TIA-568 e IEC) tratam do tema via derating térmico.

• Agrupamento de cabos em dutos/feixes aumenta a temperatura → maior resistência do cobre → maior perda de potência PoE.
• Temperatura máxima recomendada: 60 °C para operação contínua de cabos comuns (acima disso há degradação da capa e queda de desempenho).
• Recomendação prática: limitar feixes grandes de cabos PoE ou usar cabos Cat6A/Cat7 com condutores mais grossos (23 AWG em vez de 24 AWG).

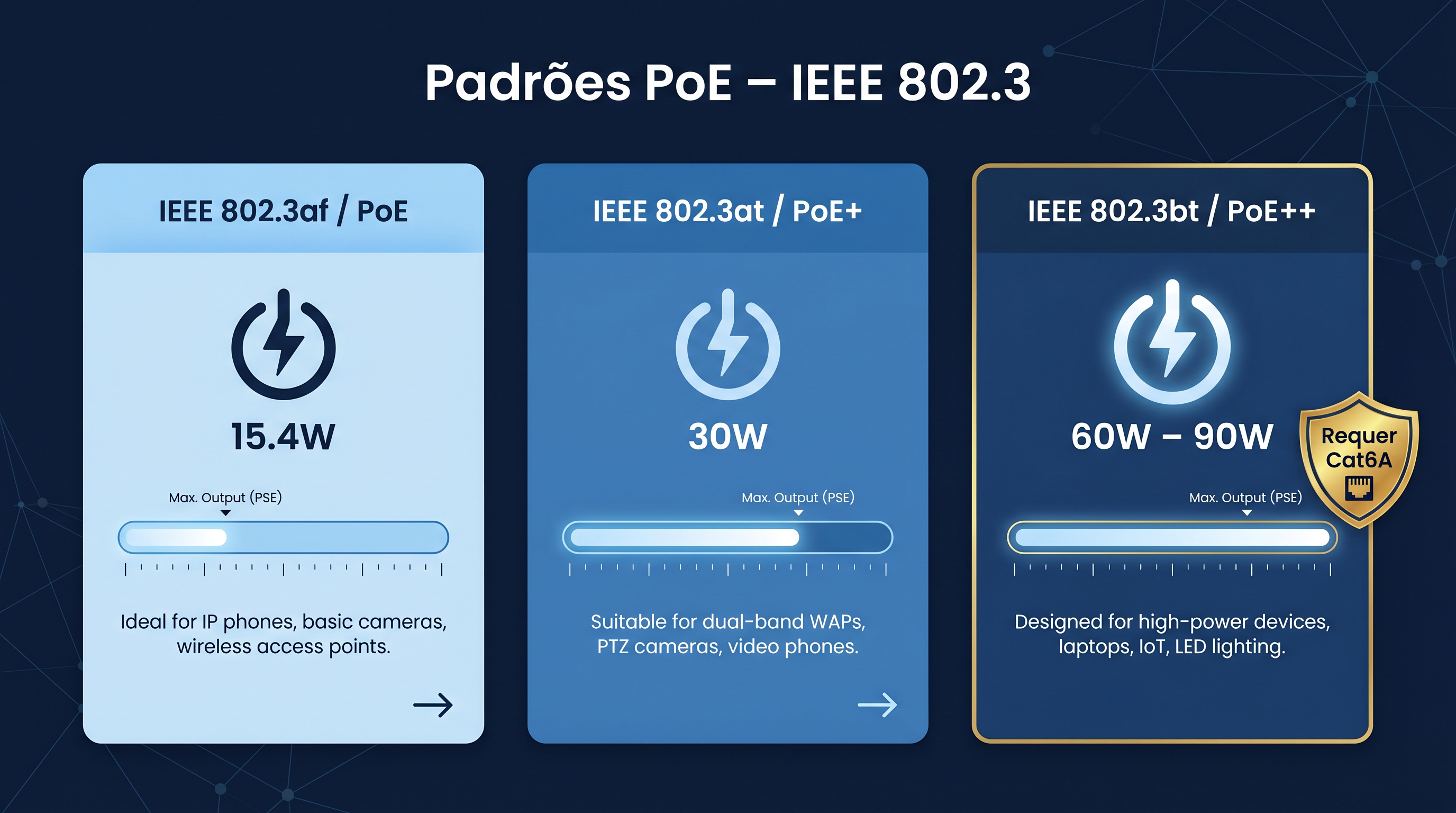

4. Capacidade Máxima de Transmissão em PoE — IEEE 802.3

Definida pela norma internacional IEEE 802.3, adotada integralmente no Brasil:

Para PoE++ sem perdas significativas, a norma e fabricantes recomendam cabos com condutores mais espessos e blindagem adequada.

5. O que é Entrance Room (Sala de Entrada) e sua Importância

Na ABNT NBR 14565, o "Entrance Room" é chamado de Sala de Entrada / Entrance Facility (EF). É o ponto onde chegam as fibras ópticas das operadoras, links externos e equipamentos de proteção (SPDs, aterramento).

Sua importância está em garantir a transição organizada entre a rede externa e a interna, com segurança física, elétrica e proteção contra surtos. Conforme a norma: "sala em que ocorre a junção entre o backbone de campus e o backbone de edifício".

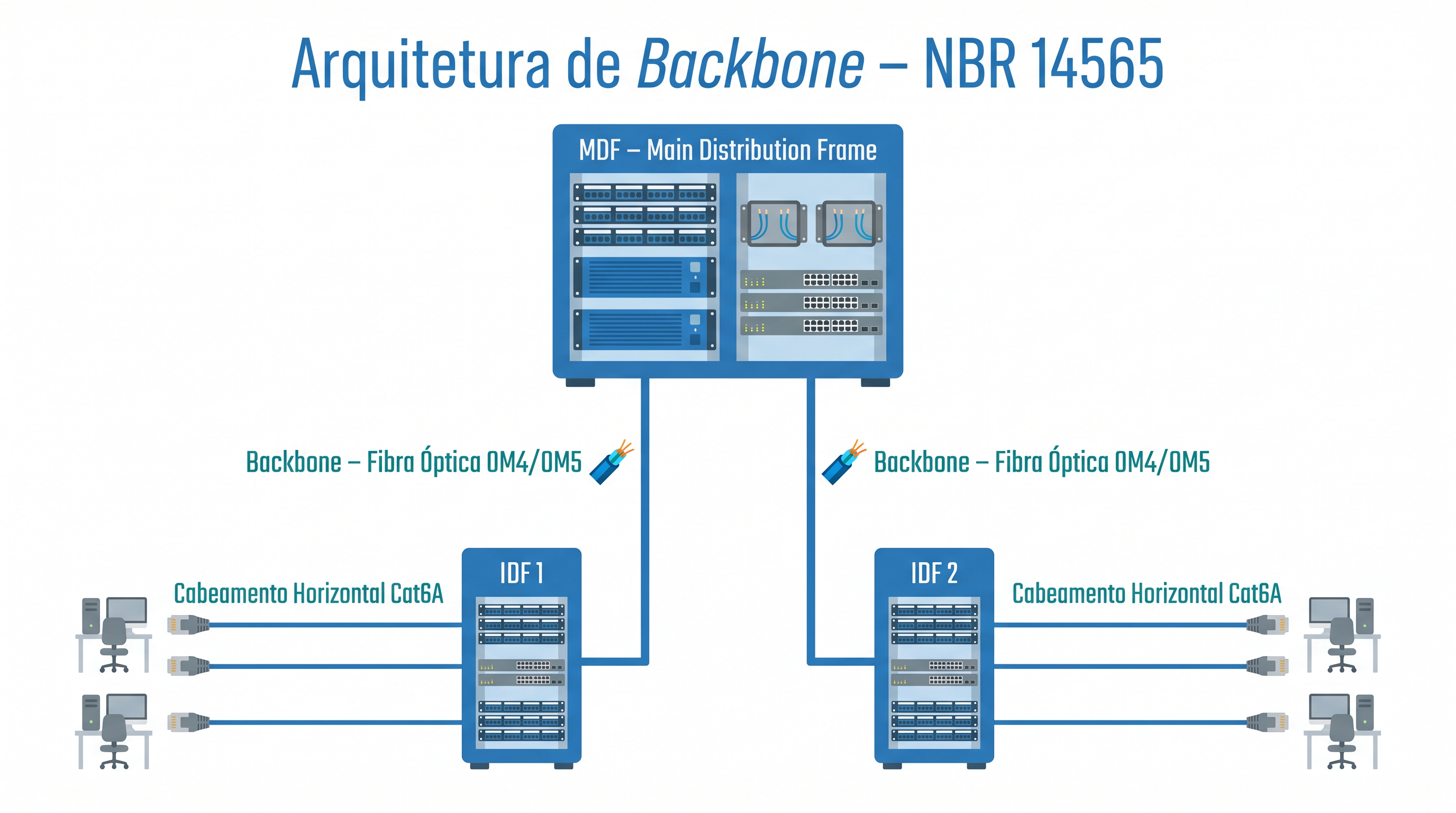

6. Backbone entre Racks — MDF ↔ IDF

Definido na NBR 14565 como subsistema de backbone (edifício ou campus), o backbone conecta o MDF (Main Distribution Frame) aos IDF (Intermediate Distribution Frame).

• Deve ser feito preferencialmente com fibra óptica (multimodo OM4/OM5 ou monomodo) ou cabos metálicos de alta categoria (Cat6A/Cat7).
• Objetivo: baixa latência e alta disponibilidade, pois concentra todo o tráfego agregado da rede.
• A norma limita o número de níveis hierárquicos (máximo 2 cross-connects) e define distâncias máximas.

7. Cabos DAC (Direct Attach Copper) entre Switches

Não são regulados diretamente pela NBR 14565/16521 (que focam em cabeamento estruturado permanente), mas são compatíveis com elas quando usados em distâncias curtas dentro de data centers ou racks.

Resumo: use DAC apenas em trechos curtos intra-rack ou entre racks próximos. Para distâncias maiores ou backbone, fibra óptica é a solução recomendada pela norma.

A Solução Eight TI: Diferenciais e Metodologia

A Eight TI compreende a complexidade e a criticidade de um projeto de cabeamento estruturado. Nossa metodologia é pautada na excelência, na conformidade com a ABNT NBR 14565 e nas melhores práticas internacionais, garantindo que sua infraestrutura de rede seja um ativo estratégico, e não um passivo.

Nosso processo envolve consultoria especializada, projeto detalhado, instalação pela equipe própria, certificação rigorosa com Fluke Networks e suporte pós-venda dedicado. Atendemos São Paulo Capital e interior: Guarulhos, Campinas, Barueri, Jundiaí, Cajamar, Itapevi, Cotia, Sorocaba, São Bernardo do Campo, São José dos Campos, Ribeirão Preto, Araçatuba, Araraquara, Itu, Indaiatuba, Hortolândia, Atibaia, Mogi das Cruzes, Piracicaba e demais regiões.

Benefícios e ROI do Cabeamento Estruturado Conforme NBR 14565

Investir em cabeamento estruturado em conformidade com a ABNT NBR 14565 não é apenas uma despesa, mas um investimento estratégico com retorno significativo e mensurável:

Como a Eight TI Garante Sua Cotação e Satisfação

Na Eight TI, o processo de cotação é transparente, detalhado e focado em suas necessidades específicas. Entendemos que cada projeto é único, e por isso, nossa abordagem é personalizada:

1. Entender Suas Demandas: Levantamento minucioso das necessidades atuais e futuras, considerando número de usuários, tipos de aplicações e planos de expansão.
2. Visita Técnica: Para projetos mais complexos, agendamos visita técnica para avaliar o ambiente e identificar desafios in loco.
3. Proposta Detalhada: Apresentamos proposta comercial e técnica completa com descrição dos serviços, materiais (Furukawa, CommScope), prazos e investimento necessário — tudo em conformidade com a ABNT NBR 14565.
4. Execução e Certificação: Instalação pela equipe própria CLT com certificação Fluke Networks ao final.
5. Suporte Pós-Venda: Acompanhamento dedicado para garantir que sua rede opere com máxima eficiência por muitos anos.

Perguntas Frequentes (FAQ)

Conclusão e Próximos Passos

A ABNT NBR 14565 não é apenas uma recomendação — é uma norma técnica essencial que deve ser seguida para garantir a segurança, eficiência e longevidade da infraestrutura de rede. Sua aplicação correta, combinada com o uso de cabos certificados da Furukawa e CommScope, evita problemas futuros e otimiza o investimento em TI.

Se você é um Gerente de TI, Diretor de Operações ou Engenheiro em busca de uma solução de cabeamento estruturado que garanta conformidade, performance e tranquilidade, a Eight TI está pronta para ser sua parceira estratégica. Atendemos projetos em São Paulo e em todo o estado, com equipe própria CLT, ART CREA e certificação Fluke Networks.
