Como Funciona a Certificação de Cabeamento Estruturado com Fluke Networks

Em um mundo cada vez mais conectado, a infraestrutura de rede é a espinha dorsal de qualquer negócio. Um cabeamento estruturado de alta qualidade não é apenas um diferencial, mas uma necessidade para garantir a performance, a confiabilidade e a segurança das operações. No entanto, a simples instalação de cabos e conectores não é suficiente. Para assegurar que a rede atenda aos padrões exigidos e funcione com sua capacidade máxima, a certificação de cabeamento estruturado é um passo indispensável. E quando falamos em certificação, a Fluke Networks se destaca como o padrão ouro da indústria.

Este artigo técnico, elaborado pela Eight TI, explora em profundidade como funciona o processo de certificação de cabeamento estruturado utilizando os equipamentos e metodologias da Fluke Networks. Abordaremos desde a importância da certificação para a garantia de 25 anos oferecida pelos fabricantes até os benefícios práticos para sua empresa, passando pelas normas técnicas e a expertise necessária para um projeto bem-sucedido.

O Que É a Certificação de Cabeamento Estruturado?

A certificação de cabeamento estruturado é um processo rigoroso de testes e validação que verifica se a infraestrutura de rede instalada atende aos padrões de desempenho estabelecidos por normas nacionais e internacionais. Mais do que um simples teste de continuidade, a certificação avalia parâmetros críticos que impactam diretamente a velocidade e a estabilidade da transmissão de dados.

Por Que Certificar o Cabeamento?

1. Garantia de Performance: Assegura que a rede suportará as aplicações atuais e futuras, como VoIP, vídeo conferência e transmissão de dados em alta velocidade (1Gbps, 10Gbps, 40Gbps).
2. Conformidade com Normas: Garante que a instalação está em conformidade com padrões como ABNT NBR 14565, TIA/EIA-568 e ISO/IEC 11801, evitando problemas legais e operacionais.
3. Garantia Estendida do Fabricante: É um requisito fundamental para que os fabricantes concedam a garantia estendida de 15 a 25 anos sobre os componentes e a performance do sistema.
4. Redução de Custos de Manutenção: Identifica e corrige falhas antes que se tornem problemas crônicos, minimizando interrupções e gastos com reparos.
5. Documentação Completa: Gera relatórios detalhados que servem como um registro preciso da infraestrutura, facilitando futuras manutenções e expansões.
6. Valorização do Ativo: Um cabeamento certificado agrega valor ao patrimônio da empresa, sendo um diferencial em auditorias e avaliações.
7. Rastreabilidade e Auditoria: A documentação de certificação fornece um histórico completo que facilita auditorias internas e externas, essencial para conformidade com regulamentações como LGPD, ISO 27001 e SOX.

Fluke Networks: O Padrão da Indústria em Certificação

A Fluke Networks é líder global em ferramentas de teste e certificação para redes de dados. Seus equipamentos, como o DSX CableAnalyzer™ e o DTX CableAnalyzer™, são reconhecidos mundialmente pela precisão, confiabilidade e capacidade de realizar testes complexos que vão muito além da simples continuidade.

Como os Equipamentos Fluke Networks Funcionam?

Os certificadores Fluke Networks realizam uma série de testes que medem a performance do cabeamento em relação aos padrões da indústria. Eles verificam parâmetros como:

• Perda de Inserção (Insertion Loss): Mede a atenuação do sinal ao longo do cabo.
• Perda de Retorno (Return Loss): Indica a quantidade de sinal refletida de volta à fonte devido a imperfeições no cabo ou conectores.
• Diafonia de Próximo Fim (Near-End Crosstalk - NEXT): Mede a interferência entre pares de fios adjacentes no mesmo conector ou cabo.
• Diafonia de Próximo Fim com Soma de Potência (Power Sum NEXT - PSNEXT): Similar ao NEXT, mas considera a soma das interferências de todos os pares adjacentes.
• Diafonia de Fim Distante (Far-End Crosstalk - FEXT): Mede a interferência entre pares de fios em extremidades opostas do cabo.
• Atraso de Propagação (Propagation Delay): Mede o tempo que o sinal leva para percorrer o cabo.
• Diferença de Atraso (Delay Skew): Mede a diferença de tempo de propagação entre os pares de fios.
• Relação Sinal-Ruído (Signal-to-Noise Ratio - SNR): Avalia a qualidade do sinal em relação ao ruído presente.
• Impedância Característica: Verifica se a impedância do cabo está dentro dos limites especificados (100 Ohms ±15% para Cat6A).
• Comprimento Físico do Cabo: Valida o comprimento máximo permitido (90 metros para horizontal, 100 metros total incluindo patch cords).

Esses testes são cruciais para identificar problemas como cabos danificados, conectores mal terminados, pares de fios invertidos ou comprimentos excessivos, que podem degradar significativamente a performance da rede.

O Processo de Certificação com Fluke Networks

O processo de certificação geralmente segue estas etapas:

1. Instalação: O cabeamento é instalado por uma equipe técnica qualificada, seguindo as melhores práticas e as normas do fabricante.
2. Configuração do Certificador: O equipamento Fluke Networks é configurado com os parâmetros corretos para o tipo de cabo (Cat5e, Cat6, Cat6A, Cat8, Fibra Óptica) e a norma a ser testada (ex: TIA-568.2-D Cat6A, ISO/IEC 11801 Class EA).
3. Realização dos Testes: Cada ponto de rede é testado individualmente. O certificador executa automaticamente todos os testes necessários e compara os resultados com os limites estabelecidos pela norma.
4. Análise dos Resultados: Os resultados são exibidos no equipamento e indicam se o ponto passou ou falhou. Em caso de falha, o equipamento geralmente aponta a causa provável do problema.

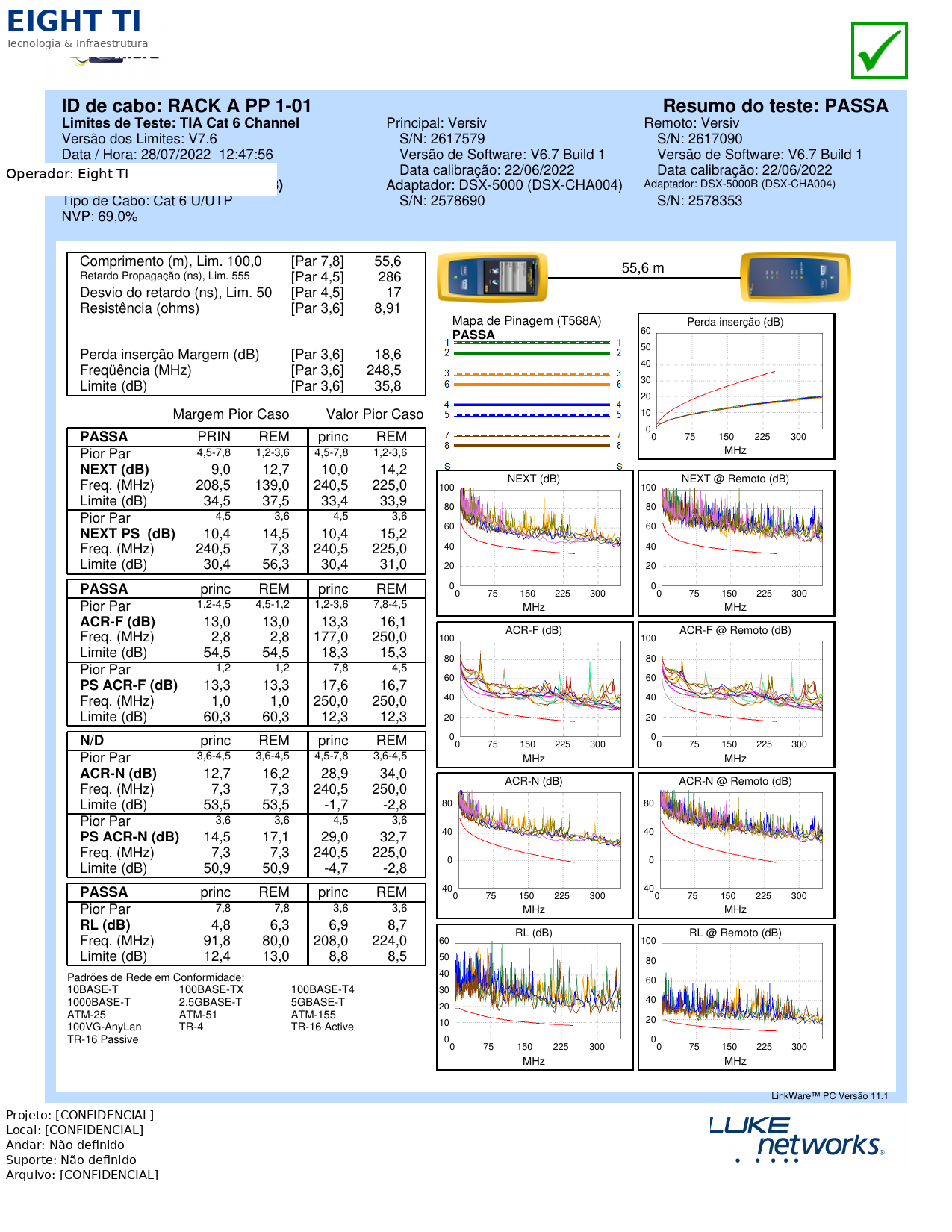

5. Geração de Relatórios: Os dados dos testes são transferidos para um software de gerenciamento (como o LinkWare™ da Fluke Networks), que gera relatórios detalhados e padronizados. Esses relatórios são a prova documental da certificação.

Benefícios da Certificação para a Garantia de 25 Anos

Um dos maiores atrativos do cabeamento estruturado de qualidade é a garantia estendida de 25 anos oferecida pelos principais fabricantes. No entanto, essa garantia não é automática. Ela está intrinsecamente ligada à certificação do sistema por equipamentos como os da Fluke Networks e à instalação por profissionais certificados.

Requisitos para a Garantia Estendida

• Certificação de Teste Obrigatória: Todos os pontos da rede devem ser testados e aprovados por um certificador Fluke Networks ou equivalente, com relatórios gerados e validados.
• Uso de Componentes Homologados: Todos os componentes (cabos, conectores, patch panels, keystone jacks) devem ser do mesmo fabricante ou de fabricantes parceiros e homologados para trabalhar em conjunto.
• Instalação por Profissionais Certificados: A instalação deve ser realizada por uma empresa ou equipe técnica que possua certificações específicas do fabricante, garantindo o conhecimento das melhores práticas e padrões.
• Registro da Instalação: A instalação deve ser registrada junto ao fabricante, que emitirá um certificado de garantia estendida ao usuário final.
• Manutenção Preventiva Documentada: Muitos fabricantes exigem que a manutenção preventiva seja realizada e documentada regularmente para manter a validade da garantia.

Fabricantes e Seus Programas de Garantia

Diversos fabricantes renomados oferecem programas de garantia estendida:

• Furukawa - Linha GigaLAN: A Furukawa, com sua linha GigaLAN, oferece garantia de sistema de até 25 anos, cobrindo performance e componentes, desde que a instalação seja feita por integradores certificados e o sistema seja testado com Fluke Networks.
• CommScope - SYSTIMAX e NETCONNECT: A CommScope, através de suas soluções SYSTIMAX e NETCONNECT, também oferece garantias de 25 anos para seus sistemas de cabeamento estruturado, com requisitos similares de certificação e instalação por parceiros qualificados.
• Panduit - Certification Plus: A Panduit oferece garantias de 15 a 25 anos, cobrindo hardware e cabos, com a emissão de um certificado ao usuário final após validação.
• Molex - 25 Year Authorized Product Warranty: A Molex exige o registro obrigatório do sistema de cabeamento certificado e comprovante de compra para sua garantia de 25 anos.
• Hubbell - Mission Critical: A Hubbell oferece 25 anos de garantia para componentes, performance e instalação, especialmente para ambientes críticos, desde que a equipe seja certificada.

Normas Técnicas e a Certificação

A certificação com Fluke Networks não apenas valida a performance, mas também a conformidade com as principais normas técnicas que regem o cabeamento estruturado. A Eight TI segue rigorosamente essas normas para garantir a excelência em seus projetos.

ABNT NBR 14565: A Norma Brasileira

A ABNT NBR 14565 é a norma brasileira para cabeamento estruturado, baseada na ISO/IEC 11801. Ela estabelece os requisitos para projeto, instalação, verificação e manutenção de sistemas de cabeamento estruturado para edifícios comerciais. A conformidade com esta norma é fundamental para a segurança jurídica e operacional de qualquer infraestrutura de rede no Brasil.

Principais Requisitos da NBR 14565:

• Distância máxima de 90 metros para cabos horizontais
• Distância máxima de 100 metros incluindo patch cords
• Raio de curvatura mínimo de 4 vezes o diâmetro do cabo
• Separação mínima de 20 cm de fontes de interferência eletromagnética
• Documentação completa do projeto e as-built

ABNT NBR 16521: Cabeamento Estruturado Industrial

A ABNT NBR 16521 complementa a NBR 14565 com requisitos específicos para ambientes industriais, incluindo:

• Proteção contra interferências eletromagnéticas (EMI)
• Uso de cabos blindados (F/UTP, S/FTP)
• Conformidade com NR-10 e NR-35
• Documentação de segurança e manutenção

TIA/EIA-568: O Padrão Norte-Americano

A série de normas TIA/EIA-568 é um conjunto de padrões norte-americanos que define as especificações para cabeamento de telecomunicações em edifícios comerciais. Ela abrange desde a topologia e distâncias máximas até os tipos de cabos e conectores permitidos, sendo amplamente adotada globalmente.

Variantes Principais:

• TIA-568A e 568B: Padrões de pinagem para conectores RJ45
• TIA-568.2-D Cat6A: Especificações para cabeamento Cat6A
• TIA-942: Padrão específico para data centers

ISO/IEC 11801: O Padrão Global

A ISO/IEC 11801 é a norma internacional que especifica os requisitos gerais para cabeamento de telecomunicações em instalações de clientes. Ela define classes de aplicação (D, E, EA, F, FA) e categorias de cabos (Cat5e, Cat6, Cat6A, Cat7, Cat7A, Cat8), sendo a base para muitas normas nacionais, incluindo a ABNT NBR 14565.

Classes de Aplicação:

• Classe D: Até 100 MHz (Cat5e)
• Classe E: Até 250 MHz (Cat6)
• Classe EA: Até 500 MHz (Cat6A)
• Classe F: Até 600 MHz (Cat7)
• Classe FA: Até 1000 MHz (Cat7A)
• Classe II: Até 2000 MHz (Cat8)

ART CREA: A Garantia da Responsabilidade Técnica

Além da certificação de performance, a Anotação de Responsabilidade Técnica (ART) junto ao CREA é um documento essencial em projetos de cabeamento estruturado. A ART atesta que o projeto e a execução da obra foram realizados por um profissional habilitado e registrado no Conselho Regional de Engenharia e Agronomia, garantindo a qualidade e a segurança jurídica do serviço.

Por Que a ART é Obrigatória?

• Responsabilidade Técnica: A ART vincula o profissional (engenheiro ou técnico) ao projeto, tornando-o legalmente responsável pela qualidade e segurança da instalação.
• Conformidade Legal: É um requisito legal para projetos de infraestrutura de telecomunicações e instalações elétricas, conforme a Lei nº 6.496/77.
• Garantia de Qualidade: Assegura que o projeto foi concebido e executado por um especialista, minimizando riscos e garantindo a aplicação das melhores práticas e normas técnicas.
• Proteção Jurídica: Oferece proteção tanto para o contratante quanto para o contratado em caso de problemas ou acidentes relacionados à instalação.

A Eight TI garante que todos os seus projetos de cabeamento estruturado são acompanhados da devida ART, proporcionando total tranquilidade aos seus clientes.
