Guia Completo de Cabeamento Estruturado para Varejo: Lojas e Shopping Centers

Por Thiago Pinatel | Eight TI | São Paulo - SP

Resumo: Este guia técnico aborda de forma aprofundada a implementação de cabeamento estruturado e redes Wi-Fi de alta performance para o setor de varejo, com foco nos principais shopping centers da capital paulista. Apresentamos os equipamentos enterprise de última geração utilizados em ambientes de alta densidade, as normas técnicas aplicáveis, os desafios específicos de shoppings como Iguatemi, Cidade Jardim, Shopping Morumbi, Eldorado e Pátio Higienópolis, além das soluções completas oferecidas pela Eight TI para transformar a infraestrutura de rede em vantagem competitiva para o varejo.

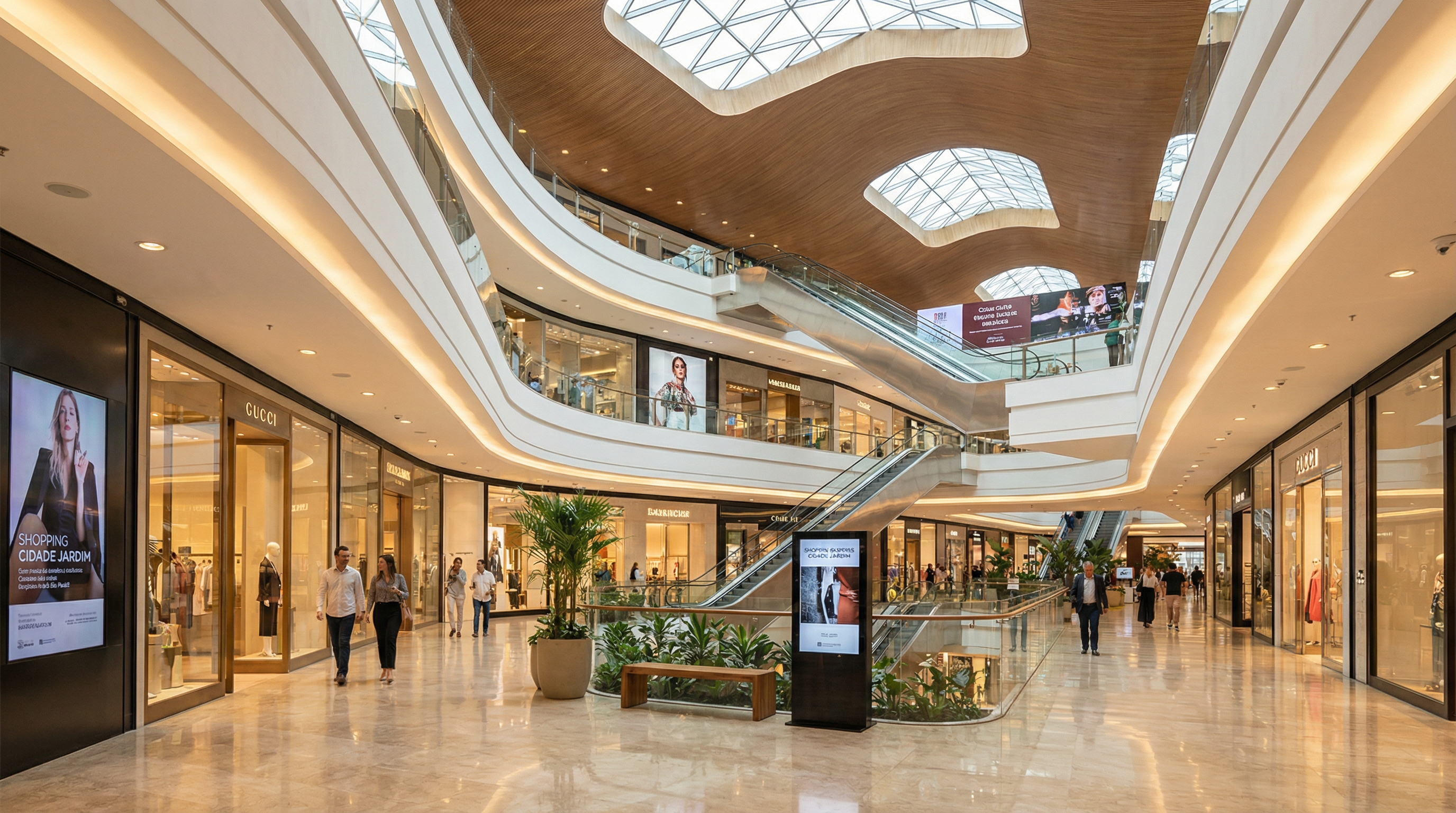

Shopping centers de São Paulo: ambientes de alta complexidade que exigem infraestrutura de rede enterprise para suportar milhares de dispositivos simultâneos.

O setor de varejo moderno é impulsionado pela tecnologia. Desde o ponto de venda (POS) que processa transações em segundos até a rede Wi-Fi que oferece uma experiência conectada aos clientes, a infraestrutura de rede é a espinha dorsal que sustenta todas as operações. Neste cenário, o cabeamento estruturado para varejo deixa de ser um detalhe técnico e se torna um componente estratégico para o sucesso de lojas e shopping centers. Uma infraestrutura bem planejada e executada não apenas garante a estabilidade e a velocidade necessárias para as operações diárias, mas também prepara o negócio para as inovações futuras.

Uma rede deficiente pode resultar em lentidão nos sistemas de pagamento, falhas na comunicação interna, interrupção do serviço de Wi-Fi para clientes e, em última análise, perdas financeiras e danos à reputação da marca. Por outro lado, um sistema de cabeamento estruturado robusto, projetado especificamente para as demandas do varejo, oferece a confiabilidade e a escalabilidade que permitem a integração de novas tecnologias, como análise de fluxo de clientes, marketing de proximidade e sistemas de gestão inteligentes. Este artigo técnico, elaborado pela Eight TI, servirá como um guia completo, abordando as normas, os componentes e as estratégias essenciais para a implementação de um projeto de cabeamento estruturado de alta performance no setor de varejo.

Os Principais Shopping Centers de São Paulo e Seus Desafios de Conectividade

São Paulo é a capital do varejo no Brasil, abrigando alguns dos maiores e mais sofisticados shopping centers da América Latina. Cada um desses empreendimentos possui desafios únicos de infraestrutura de rede que exigem soluções personalizadas e equipamentos de última geração.

Shopping Iguatemi São Paulo — Av. Brigadeiro Faria Lima, 2232

Inaugurado em 1966, o Shopping Iguatemi foi o primeiro shopping center do Brasil e permanece como referência em alto padrão. Com mais de 370 lojas distribuídas em 5 pavimentos, o Iguatemi demanda uma infraestrutura de rede que suporte simultaneamente os sistemas POS de marcas de luxo, redes Wi-Fi de alta densidade para clientes exigentes e sistemas de CFTV em resolução 4K. A complexidade aumenta pela arquitetura histórica do edifício, que exige soluções de cabeamento discretas e integradas ao ambiente sofisticado.

Shopping Cidade Jardim — Av. Magalhães de Castro, 12000

O Shopping Cidade Jardim, na região da Marginal Pinheiros, é um dos empreendimentos mais exclusivos do país. Com torres comerciais e residenciais integradas, o desafio de conectividade vai além do varejo: é necessário integrar redes de escritórios corporativos, residências de alto padrão e a operação do shopping em uma infraestrutura convergente. A Eight TI projeta soluções de backbone em fibra óptica que conectam todas essas verticais com redundância e segurança.

Shopping Morumbi — Av. Roque Petroni Júnior, 1089

Com mais de 600 lojas e um fluxo diário que ultrapassa 100 mil visitantes, o Shopping Morumbi é um dos maiores centros comerciais da América Latina. A alta densidade de dispositivos conectados simultaneamente — smartphones de visitantes, terminais POS, câmeras de segurança, sensores IoT — exige uma rede dimensionada para suportar picos de tráfego em datas como Black Friday e Natal, quando o fluxo pode triplicar.

Shopping Eldorado — Av. Rebouças, 3970

Localizado em Pinheiros, o Shopping Eldorado é reconhecido por sua arquitetura moderna e sustentável. Com mais de 380 lojas e um centro de convenções, o Eldorado requer uma infraestrutura de rede segmentada que atenda simultaneamente operações de varejo, eventos corporativos e serviços de entretenimento, cada um com requisitos distintos de largura de banda e segurança.

Pátio Higienópolis — Av. Higienópolis, 618

O Pátio Higienópolis, projetado pelo arquiteto Paulo Mendes da Rocha, é um marco da arquitetura contemporânea. Sua estrutura aberta e integrada ao bairro apresenta desafios específicos para a cobertura Wi-Fi, exigindo um planejamento de radiofrequência (RF) cuidadoso para garantir cobertura uniforme em áreas abertas e fechadas, sem interferência com as redes residenciais do entorno.

Shopping Anália Franco — Av. Regente Feijó, 1739

Na zona leste de São Paulo, o Shopping Anália Franco atende uma das regiões mais populosas da cidade. Com mais de 400 lojas e um público diversificado, a infraestrutura precisa suportar desde operações de fast fashion até restaurantes com sistemas de pedidos digitais, exigindo uma rede flexível e escalável que a Eight TI projeta com cabeamento Cat6A e Wi-Fi 6E.

Wi-Fi de Alta Performance para Shopping Centers: Como a Eight TI Instala Redes Enterprise

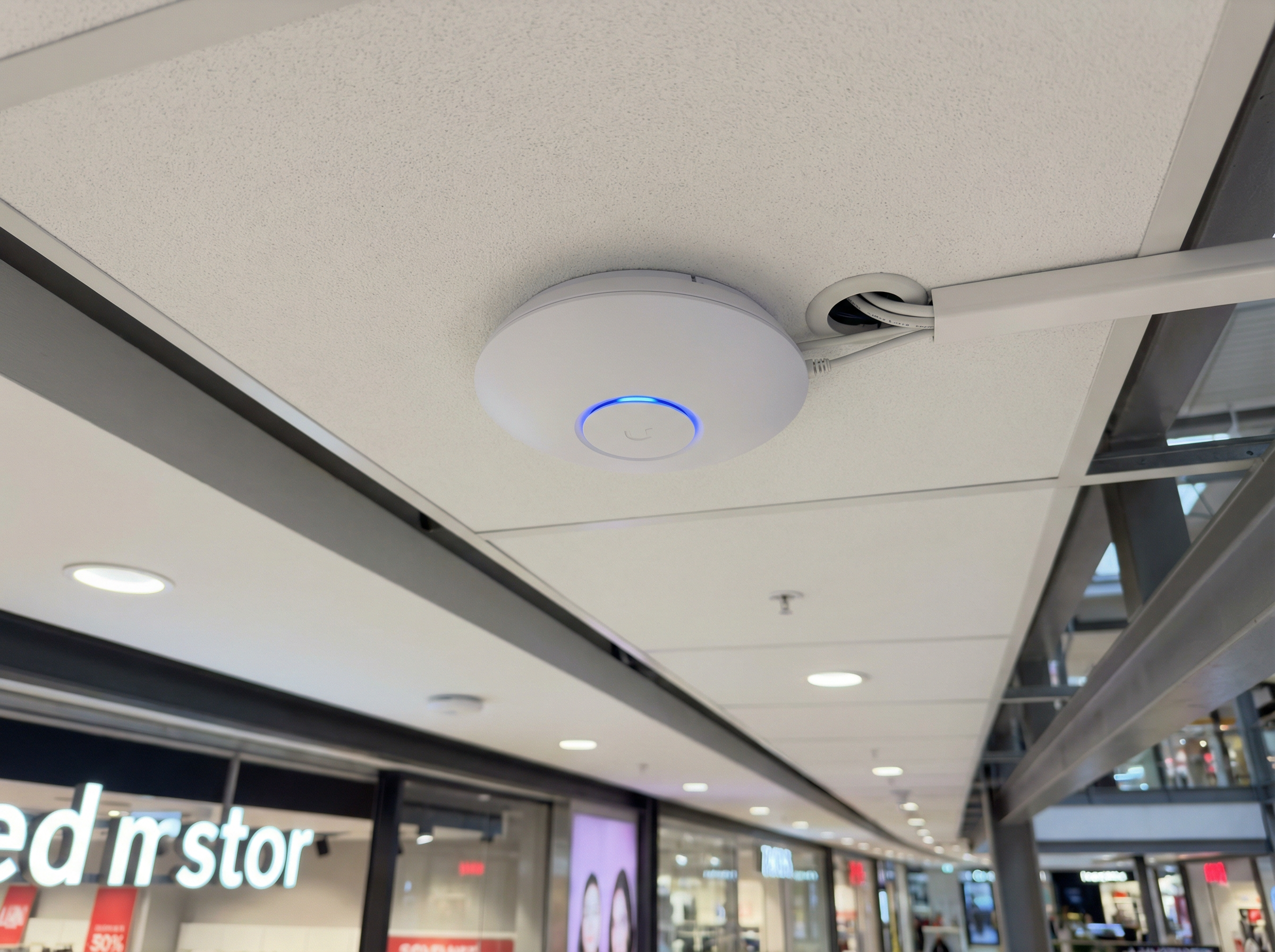

Access Point enterprise Wi-Fi 6E instalado em shopping center: cobertura de alta densidade com gerenciamento centralizado.

A instalação de redes Wi-Fi de alta performance em shopping centers é uma das especialidades da Eight TI. Diferente de uma rede doméstica ou de pequeno escritório, uma rede Wi-Fi para varejo de grande porte exige um planejamento de radiofrequência (RF) detalhado, equipamentos enterprise e uma infraestrutura de cabeamento que suporte a demanda de milhares de dispositivos simultâneos.

O Processo de Instalação Eight TI para Wi-Fi em Shopping Centers

1. Site Survey e Planejamento de RF: Antes de qualquer instalação, nossa equipe realiza um site survey completo do ambiente. Utilizamos ferramentas profissionais como o Ekahau AI Pro para mapear a propagação do sinal em cada pavimento, identificar fontes de interferência (como estruturas metálicas, vidros blindados e elevadores) e determinar a posição ideal de cada access point. O resultado é um heat map detalhado que garante cobertura uniforme em 100% da área.

2. Dimensionamento de Capacidade: Calculamos a quantidade de dispositivos simultâneos por zona — praça de alimentação, corredores, lojas âncora, estacionamento — e dimensionamos a rede para suportar picos de tráfego. Em um shopping como o Morumbi, isso pode significar mais de 15.000 dispositivos conectados simultaneamente.

3. Infraestrutura de Cabeamento: Cada access point exige um ponto de rede dedicado com cabeamento Cat6A para suportar velocidades de até 10 Gbps e alimentação PoE++ (Power over Ethernet). A Eight TI instala toda a infraestrutura de cabeamento seguindo a norma ABNT NBR 14565, com eletrocalhas, eletrodutos e identificação de cada ponto.

4. Instalação e Configuração dos Access Points: Os APs são instalados em posições estratégicas definidas no site survey, com montagem profissional em forros, paredes ou estruturas metálicas. Cada AP é configurado com canais, potência e SSIDs específicos para evitar interferência co-canal e maximizar a performance.

5. Testes e Validação: Após a instalação, realizamos testes de cobertura, throughput e roaming com equipamentos Fluke Networks e Ekahau, garantindo que a rede atende aos SLAs definidos no projeto.

Equipamentos de Última Geração para Redes de Varejo e Shopping Centers

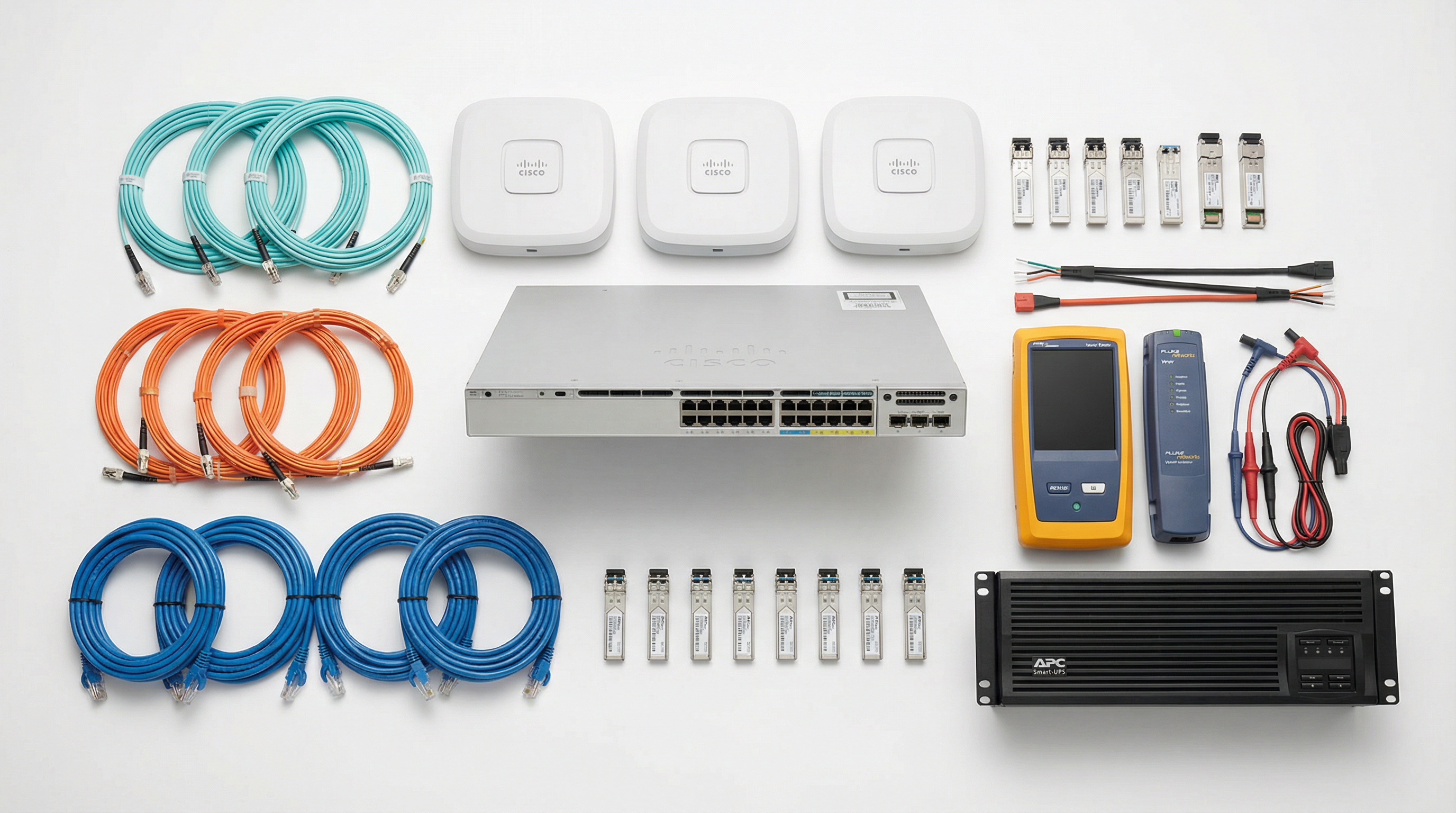

Equipamentos enterprise utilizados pela Eight TI em projetos de varejo: switches, APs Wi-Fi 6E, fibra óptica, certificador Fluke e nobreaks.

A escolha dos equipamentos é determinante para a performance e a longevidade de uma rede de varejo. A Eight TI trabalha exclusivamente com fabricantes líderes de mercado, especificando equipamentos que atendem às demandas mais exigentes de shopping centers e grandes redes de varejo.

Access Points Wi-Fi 6E e Wi-Fi 7

Switches Enterprise para Backbone de Shopping Centers

O backbone de um shopping center exige switches de alta capacidade com suporte a PoE++ para alimentar os access points e câmeras de segurança. Os equipamentos que especificamos incluem:

• Cisco Catalyst 9300X Series: Switches de acesso com suporte a mGig (2.5G/5G/10G), PoE++ de até 90W por porta, e integração com Cisco DNA Center para gerenciamento centralizado. Ideais para conectar APs Wi-Fi 6E/7 e câmeras 4K.
• Cisco Catalyst 9500 Series: Switches de core/distribuição com capacidade de switching de até 25.6 Tbps, suporte a 100G uplinks e redundância N+1. Essenciais para o backbone de grandes shopping centers.
• Aruba CX 6400 Series: Switches modulares de campus com suporte a VSX (Virtual Switching Extension) para alta disponibilidade, capacidade de até 19.2 Tbps e gerenciamento via Aruba Central.
• HPE FlexNetwork 5960 Series: Switches de data center com suporte a 100GbE, ideal para a sala de telecomunicações principal (MDF) de shopping centers de grande porte.

Infraestrutura Passiva de Alta Performance

• Furukawa Gigalan Cat6A U/UTP: Cabo de par trançado de alta performance com garantia de 25 anos, suportando 10 Gbps a 500 MHz. Ideal para a horizontal de cabeamento em lojas e áreas comuns.
• Furukawa Laserway GPON: Solução de fibra óptica passiva para o backbone vertical de shopping centers, eliminando a necessidade de salas de telecomunicações intermediárias e reduzindo custos de infraestrutura.
• CommScope SYSTIMAX Cat6A: Sistema de cabeamento estruturado com conectores blindados e patch panels de alta densidade, garantindo performance consistente em ambientes com alta interferência eletromagnética.
• CommScope Fiber Optic Solutions: Soluções de fibra óptica monomodo e multimodo para backbone de longa distância entre pavimentos e edifícios adjacentes.

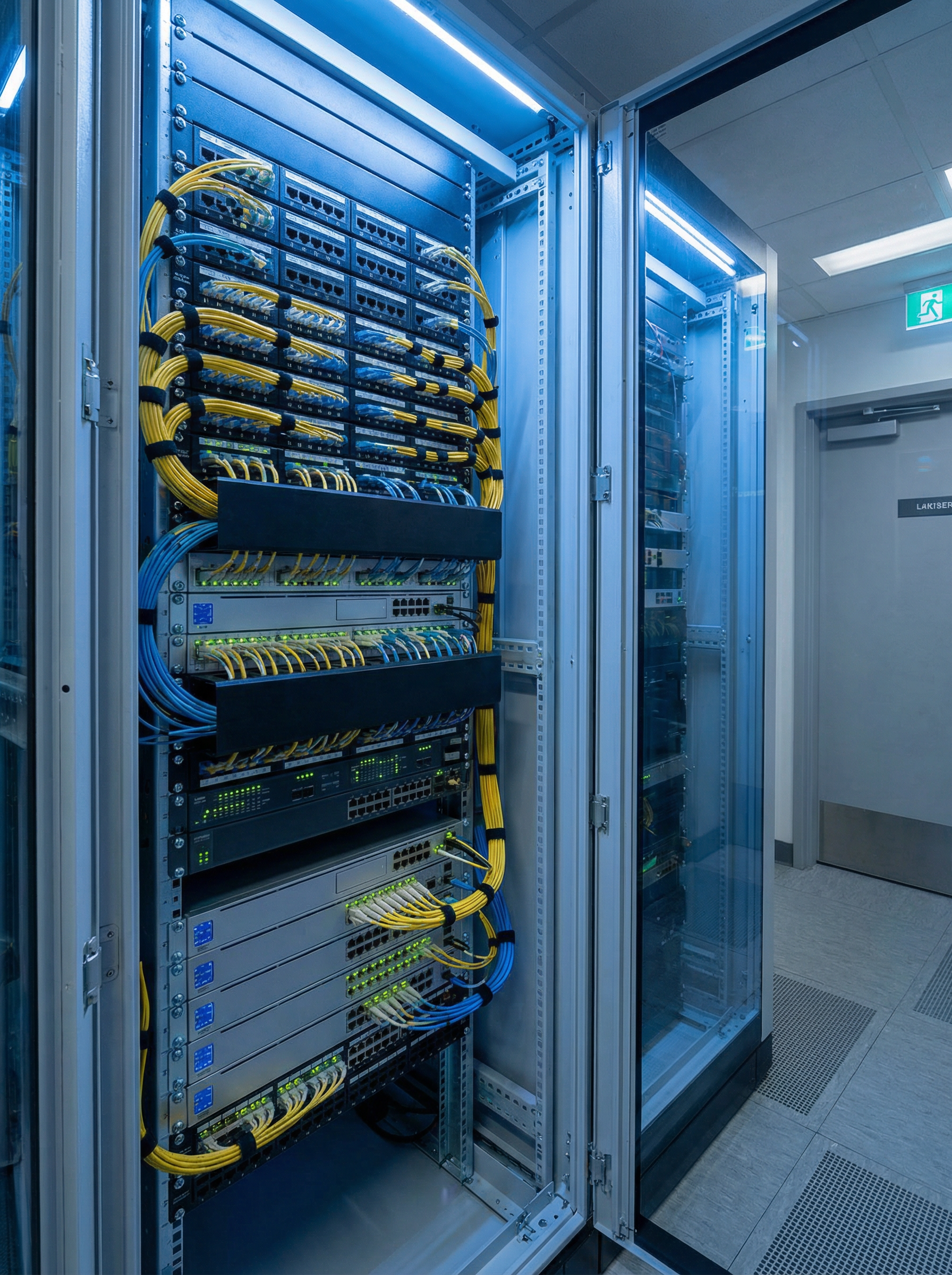

Sala de telecomunicações (TR) de shopping center: rack 42U com switches, patch panels e cabeamento de fibra óptica organizado profissionalmente.

A Importância Estratégica do Cabeamento Estruturado no Varejo

No ambiente dinâmico do varejo, a agilidade e a confiabilidade da infraestrutura de TI são cruciais. O cabeamento estruturado funciona como o sistema nervoso central de uma loja ou shopping center, conectando todos os dispositivos e sistemas que garantem uma operação fluida e uma experiência de compra positiva. Ignorar a qualidade dessa infraestrutura é colocar em risco a eficiência operacional e a satisfação do cliente.

Sistemas de ponto de venda (POS), câmeras de segurança (CFTV), controle de acesso, telefonia IP, redes Wi-Fi para clientes e funcionários, e até mesmo a música ambiente dependem de uma rede estável e veloz. Uma falha no cabeamento pode paralisar as vendas, comprometer a segurança e impactar negativamente a percepção do cliente. Portanto, investir em um projeto de cabeamento estruturado para varejo de alta qualidade, seguindo as melhores práticas e normas técnicas, é uma decisão estratégica que impacta diretamente a lucratividade e a competitividade do negócio.

Impacto da Qualidade do Cabeamento nas Operações de Varejo

Normas Técnicas Essenciais para Projetos de Varejo

Para garantir a interoperabilidade, a segurança e a performance de um sistema de cabeamento estruturado, é fundamental seguir as normas técnicas reconhecidas nacional e internacionalmente. No Brasil, a principal referência é a ABNT NBR 14565, que estabelece os requisitos para o projeto e a instalação de cabeamento estruturado para edifícios comerciais. Esta norma é baseada em padrões internacionais como a TIA/EIA-568 e a ISO/IEC 11801, garantindo que o projeto esteja alinhado com as melhores práticas globais.

Além das normas de cabeamento, é crucial observar as Normas Regulamentadoras (NRs) que garantem a segurança do trabalho. A NR-10, que trata da segurança em instalações e serviços em eletricidade, e a NR-35, que estabelece os requisitos para o trabalho em altura, são de aplicação obrigatória em qualquer projeto de infraestrutura. A contratação de uma empresa como a Eight TI, que possui equipe com todas as certificações necessárias, assegura a conformidade e a segurança durante toda a execução do projeto.

A conformidade com a norma ABNT NBR 14565 não é apenas uma recomendação, mas uma garantia de que o sistema de cabeamento suportará as aplicações atuais e futuras, protegendo o investimento a longo prazo. A norma define parâmetros cruciais como distâncias máximas de cabos, topologia de rede e especificações de performance para cada categoria de cabeamento.

Componentes de um Sistema de Cabeamento Estruturado para Varejo

A escolha dos componentes é um fator determinante para a qualidade e a longevidade do sistema de cabeamento. Optar por materiais de alta performance de fabricantes renomados como Furukawa e CommScope é o primeiro passo para garantir uma infraestrutura confiável. A Eight TI trabalha exclusivamente com produtos que oferecem garantia de 25 anos, assegurando a performance do sistema quando instalado e certificado por profissionais qualificados.

Os principais componentes de um sistema de cabeamento estruturado para o ambiente de varejo incluem:

• Cabos de Par Trançado (Cat6, Cat6A): A escolha da categoria do cabo depende da necessidade de banda e da previsão de crescimento. O Cat6A é recomendado para novas instalações, pois suporta velocidades de até 10 Gbps, ideal para as demandas crescentes de vídeo em alta definição e Wi-Fi de alta densidade.
• Fibra Óptica: Essencial para o backbone da rede, conectando salas de telecomunicações (TRs) em longas distâncias, como em shopping centers. Oferece imunidade a interferências eletromagnéticas e altíssimas taxas de transmissão.
• Patch Panels e Conectores: São os pontos de conexão que permitem a administração e a manutenção da rede. A qualidade desses componentes é vital para evitar perdas de sinal e garantir uma conexão estável.
• Racks e Gabinetes: Organizam e protegem os equipamentos ativos (switches, roteadores) e passivos (patch panels). Em ambientes de varejo, onde o espaço pode ser limitado, a escolha de racks adequados é fundamental.

Comparativo de Categorias de Cabeamento de Par Trançado

Desafios Específicos do Cabeamento em Lojas e Shopping Centers

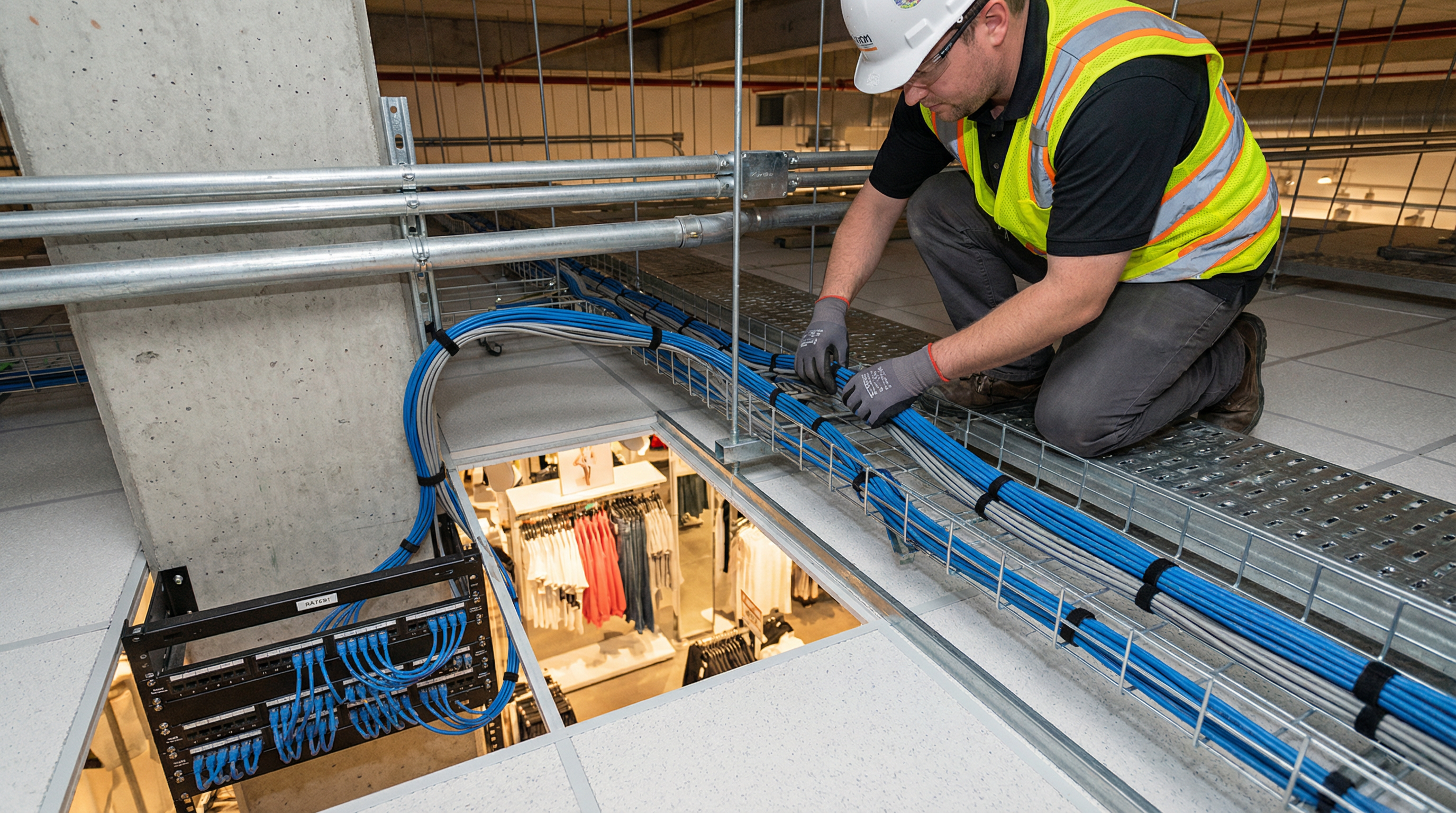

Instalação profissional de cabeamento estruturado acima do forro de loja em shopping center: eletrocalhas, cabos Cat6A e patch panels organizados.

O ambiente de varejo apresenta desafios únicos que devem ser considerados no projeto de cabeamento estruturado. A estética da loja, a necessidade de operação contínua e a alta densidade de usuários e dispositivos são fatores que exigem um planejamento cuidadoso e uma execução impecável.

1. Estética e Integração com o Ambiente: Em lojas de varejo, a aparência é fundamental. O cabeamento deve ser discreto e, muitas vezes, invisível para os clientes. Isso exige o uso de canaletas, dutos e pontos de acesso que se integrem à arquitetura do local, um desafio que a equipe de projetos da Eight TI está acostumada a superar.

2. Instalação em Ambiente Operacional: Muitas vezes, a instalação ou a atualização do cabeamento precisa ser feita com a loja em funcionamento. Isso requer um planejamento logístico rigoroso, com trabalhos realizados em horários de baixo movimento ou durante a noite, para minimizar o impacto nas operações e na experiência do cliente.

3. Alta Densidade de Dispositivos e Interferência: Shopping centers e grandes lojas de departamento são ambientes com alta densidade de redes Wi-Fi e dispositivos eletrônicos, o que pode gerar interferência eletromagnética. O uso de cabos blindados (F/UTP) e a correta separação entre cabos de dados e de energia, conforme preconiza a NR-10, são essenciais para garantir a integridade do sinal.

4. Escalabilidade e Flexibilidade: O varejo é um setor que se reinventa constantemente. A infraestrutura de rede deve ser projetada para acompanhar essas mudanças, permitindo a fácil adição de novos pontos de rede, a reconfiguração de layouts e a adoção de novas tecnologias sem a necessidade de uma reforma completa do cabeamento.

5. Segurança Cibernética em Redes de Varejo: Com a crescente digitalização do varejo, a segurança da rede tornou-se crítica. Redes de shopping centers precisam de segmentação por VLANs, firewalls de próxima geração (NGFW), sistemas de detecção de intrusão (IDS/IPS) e políticas de acesso Zero Trust para proteger dados de clientes e transações financeiras conforme a LGPD e o padrão PCI DSS.

A Garantia de 25 Anos e a Certificação com Fluke Networks

Um dos maiores diferenciais de um projeto de cabeamento estruturado profissional é a garantia estendida de 25 anos oferecida pelos fabricantes. Essa garantia, no entanto, só é válida se o projeto for executado por uma empresa integradora certificada e se todos os pontos de rede forem testados e aprovados com equipamentos específicos.

A Eight TI utiliza certificadores de cabos da linha Fluke Networks, o padrão ouro da indústria, para validar cada conexão. O processo de certificação verifica se a instalação atende a todos os parâmetros de performance definidos pelas normas, como perda de inserção, paradiafonia (NEXT) e perda de retorno. Ao final do projeto, o cliente recebe um relatório detalhado com o resultado "Pass" para cada ponto, um documento que não só ativa a garantia do fabricante, mas também serve como um "as-built" da rede, essencial para futuras manutenções e expansões.

Etapas do Processo de Certificação de Rede

ART CREA: A Segurança Jurídica do Seu Projeto

Todo projeto de cabeamento estruturado, por ser uma obra de engenharia, deve ser supervisionado por um profissional habilitado e registrado no Conselho Regional de Engenharia e Agronomia (CREA). A Anotação de Responsabilidade Técnica (ART) é o documento que formaliza essa responsabilidade, garantindo que o projeto foi concebido e executado de acordo com as boas práticas e as normas técnicas vigentes.

A emissão da ART pela Eight TI oferece uma camada adicional de segurança jurídica para o contratante, assegurando que há um responsável técnico pela qualidade e segurança da instalação. Para o varejista, isso significa tranquilidade, a certeza de que o investimento está protegido e a conformidade com a legislação, evitando problemas com fiscalizações e seguradoras.

Por Que Escolher a Eight TI para seu Projeto de Varejo?

A Eight TI se destaca no mercado por sua abordagem completa e seu compromisso com a qualidade. Com vasta experiência em projetos de alta complexidade para o setor de varejo em todo o estado de São Paulo, oferecemos uma solução de ponta a ponta, desde o planejamento inicial até o suporte pós-instalação.

Nossos Diferenciais:

• Equipe CLT Certificada: Investimos constantemente no treinamento de nossa equipe própria, com certificações dos principais fabricantes, NR-10 e NR-35.
• Garantia Real de 25 Anos: Como integradores certificados Furukawa e CommScope, garantimos a performance do seu sistema por 25 anos.
• Certificação Fluke Networks: Todos os pontos são certificados, com relatórios completos entregues ao cliente.
• ART CREA em Todos os Projetos: Responsabilidade técnica e segurança jurídica para o seu investimento.
• Atuação em Todo o Estado de SP: Atendemos lojas e shopping centers na capital, região metropolitana e interior.
• Especialistas em Wi-Fi Enterprise: Projetos de Wi-Fi 6E/7 com site survey profissional e equipamentos Cisco, Aruba e Ruckus.

Se você busca uma infraestrutura de rede que suporte o crescimento do seu negócio de varejo, com a confiabilidade e a performance que suas operações exigem, a Eight TI é o parceiro ideal. Entre em contato conosco e solicite uma avaliação.
